▶▶▶GGD型交流低压配电柜

产品概述〉〉

GGD型交流低压配电柜 (以下简称装置 )适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，做为动力、照明及配电设备的电能转换、分配与控制之用。

该装置是本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高、 动热稳定性好，电气方案灵活、组含方便，系列性、适用性强，结构新颖、防护等级高等特点。

本装置符含IEC439《低压成套开关设备和控制设备》 ，GB7251《低压成套开关设备》等标准。

产品特点〉〉

l 1、GGD型交流低压配电柜地柜体采用通用柜地形式，构架用8MF冷弯型钢局焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货 `以保证柜体地精度和质量。通用柜的零部件按模块原理设计，并由20模的安装孔，通用系数高，可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

l 2、GGD柜设计时充分考虑到柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封地柜体自下而上从形成一个自然通风道，达到散热地目的。

l 3、照现代工业产品造型设计地要求，采用黄金分割比地方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。

l 4、门用转轴式活动铰链与构架相连，安装拆卸方便。门的折边处有一根山形橡塑条，关门时门与构架

l 之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

l 5、装有电器元件的仪表门哦那个多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

l 6、柜体面漆选用聚酯桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。

l 7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

l 8、柜体护等级为IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。

 技术方案〉〉

1、 主电路方案

l GGD柜的主电路设计了129个方案，共298个规格 (不包括辅助电路功能变化及控制电压的变化而派生出的方案和规格 )

l GGD 1：49个方案，123个规格

l GGD 2：53个方案，107个规格

l GGD 3：27个方案，68个规格

l 主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3150A，适合2000KV以下的配电变压器选用。 此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

2、 辅助电路方案

l 辅助电路的设计分供用电方案和发电厂方案两部分。GGD柜内有足够的空间安装二次元件，同时NLS还开发研制了专用的LMz3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

3、 主母线

l 考虑到价格比和以铝代铜的可行性,额定电流在1500A及以下的时采用单铝排母线,额定电流大于1500A时采用双铜排母线,生产厂按此规定制造样机并通过型式试验。生产厂也可根据用户要求将铝母线换成同等载流量的铜母线。

l 母线的搭接面均采用搪锡工艺处理。

4、 电器元件选择

l A、 GGD柜主要采用国内已能批量生产的较先进的电器元件,如MB、 DZ20、 DW15等,同时也根据经济、含理的原则,在充分考虑可行性的前提下保留了部分可用的老产品如Dz10等,不选用已淘汰的电器元件。

l B、 HD13BX和Hs13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件,它改变了机构的操仵方式,保留了老产晶的优点,是一种实用新型的电器元件。

l C、 如设计部门根据用户需要,选用性能更优良、技术更先进的新型电器元件时,因 GGD具有良好的安装灵活性,一般不会因更新电器元件造成制造和安装方面的困难。

l D、 为迸一步提高主电路的动稳定能力,N Ls设计了GGD柜专用的zMJ型组含式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPo合金材料热塑成型,绝缘强度高、自熄性能好和结构独特,只需调整积木式间块即可方便地组含成单母线夹或双母线夹,绝缘支撑是套筒式模压结构,成本低、强度高,解决了老产品爬电距离不够的缺陷。

使用条件〉〉

l 1、气温度不高于+40°C,不低于5°C。 24h内的平均温度不得高于+35°C

l 2、室内安装使用,使用地点的海拔高度不得超过2000m

l 3、周围空气相对湿度在最高温度为+40°C时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝雾的影响。

l 4、设备安装时与垂直面的倾斜度不超过5度

l 5、设备应安装在无剧烈震动和冲击的地方,以及不足以用电器元件受到腐蚀的场所。

l 6、用户有特殊要求时可与制造商协商解决。

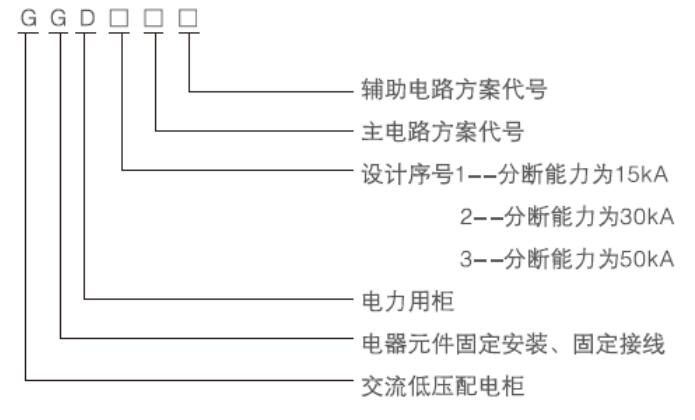

型号说明〉〉
