工作原理

       HNBR系列高压固态软起动装置(以下简称软起动装置)是采用最新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。

       SWMV系列高压软起动装置的控制核心是微处理器CPU。微处理器对SCR进行相角触发控制以降低加在电机上的电压，然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。当电机达到全速运行后，电机电流降到正常全速运行的电流值，SWMV系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止SCR导通所产生的压降引起的热损耗，提高了工作效率及可靠性。

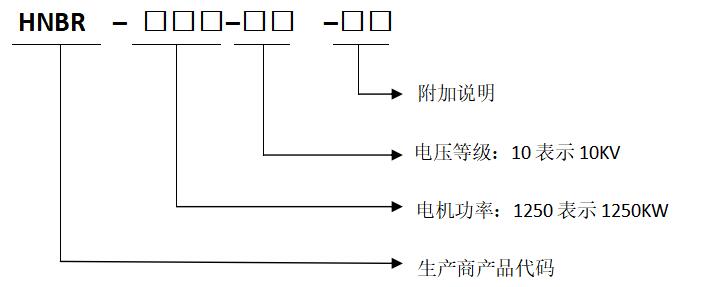

型号说明

SWMV高压固态软起动的技术特点

       1、免维护：可控硅是无触点的电子器件，不同于其他类型的产品，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。

       2、安装使用简单：SWMV是一个完整的电机起动控制和保护系统。具备低压测试模式，不接通高压电源的情况下，利用小功率低压设备配合标准内置特性进行全功能测试，为正式运行提供技术依据和保证。

       3、采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。具备负载反馈功能，采用动态的模糊控制理念，根据负载转矩的大小、自动调整电机的起动时间与电机的起动转矩。从而实现电机平滑加速，电机转速达到额定工作转速时，旁路接触器自动吸合，解决了人为设定的起动曲线与负载转矩曲线不匹配的难题，这是我们公司中高压固态软起动装置相比国内其它厂家的独特之处。

       4、具有dv/dt吸收动静态均压技术，通过RC网络组成过电压吸收网络和均压单元组成的均压保护网络，具备多重过电压吸收、保护技术，保障晶闸管的安全可靠运行；

        5、拥有完全自主的软起动器控制技术研发能力， 可以根据客户需求进行免费的软件控制系统升级，保证产品的技术始终处于领先地位；驱动部分采用先进的电流型高频电源，该电源具有各种完善的保护功能，输出电压稳定，波纹较小，隔离电压高等特点。

        6、采用国外著名企业生产的高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

        7、采用中文液晶显示系统，操作界面人性化。

SWMV高压固态软起动保护功能

        1、过载保护：共6级保护级别（5A、10A、15A、20A、25A、30A），根据所设定的过载保护曲线进行保护；

        2、过流保护：运行过流保护设定值为20—500%Ie， 通过检测运行过程中的电流实现运行过程中的过流保护；

        3、过压保护：主电源电压上升到120%额定电压时,延迟1～10S(可调)，过压保护；

        4、欠压保护：主电源电压低于额定电压70%时,延迟时间1～10S(可调)，欠压保护；

        5、缺相保护：在起动或运行过程中，当任意一相缺失时，缺相保护；

        6、相序保护：可设置相序检测，当检测到相序错误时保护（需通过参数设定实现）；

        7、相电流不平衡：主回路电流不平衡度超过设定数值（0～100%可调），电流不平衡保护；

        8、起动超时保护：在设定的最长起动时间内（0～120S可调）,电动机仍未达到全速,跳闸保护；
