HNBR-XJ微机型小电流接地选线装置适用于中性点不接地或经电阻、消弧线圈接地的小电流接地系统;可广泛用于电力系统的发电厂、变电站、水电站及化工、冶金、煤炭、铁路等大型厂矿企业的供电系统。

装置原理

当系统发生接地故障时，装置计算分析接地母线PT开口三角处的零序电压和该母线出线的零序电流间的大小、相位关系，并根据设定的接地故障判据，选出发生接地故障的线路；同时显示、记录、远传相关故障数据，给出告警信号，然后再保持循环监测状态。

装置特点

◆  出线配置：12路、28路、36路、44路、60路

◆  通讯输出：串行通讯方式RS232、RS422和RS485供用户选择

◆  接地外报警接点输出：常开接点DC 220V/0.5A

◆  工作电源：AC 100V～250V  50Hz±1

◆  环境温度：－20 ～+40℃

◆  环境湿度：不大于90%RH

◆  装置灵敏度：零序电压达到5V(通常设定在30V)以上、零序电流超过３mA时，即可启动装置准确选线

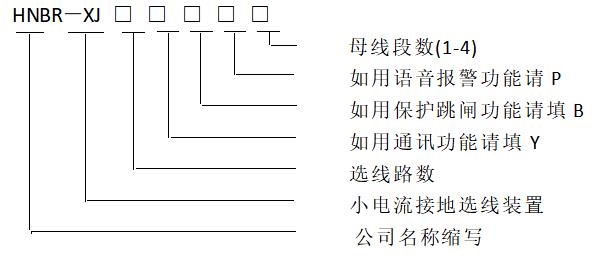

型号说明
